Weltweit erster 66-Port-VNA für die MRT-Forschung beschafft
Im Projekt „Netzwerkanalyse zur Analyse neuartiger MRT-Spulen und Sende-/Empfangssysteme” wurde der weltweit erste 66-Port-Vektornetzwerkanalysator (VNA) angeschafft. Es handelt sich um einen echten Multiport-Analysator, der ohne Schaltmatrix auskommt: Alle 66 Ports werden gleichzeitig gemessen, und da keine Schalter im Signalpfad liegen, wird zudem ein großer Dynamikbereich erreicht. Das Gerät steht auch dem Projekt UIC4UHFMRI für die Vermessung von Spulen mit sehr vielen Ports zur Verfügung.
Mit dem 66-Port-VNA lassen sich Sende-/Empfangssysteme mit entsprechend vielen Kanälen simultan analysieren. Erst diese hohe Kanalzahl erlaubt es, die gegenseitige Verkopplung der einzelnen Sende-/Empfangselemente systematisch zu untersuchen. So wird erstmals eine ganzheitliche, frequenz- und beladungsabhängige Optimierung von MRT-Sende-/Empfangssystemen auf Systemebene möglich. Damit begegnet das System auch den im MRT-Bereich immer komplexer werdenden Hochfrequenzsystemen mit stetig wachsender Zahl an Ein- und Ausgängen.
Technisch besteht der VNA aus 11 miteinander synchronisierten 6-Port-VNA-Karten im PXI-Format mit einem gemeinsamen, integrierten Controller.

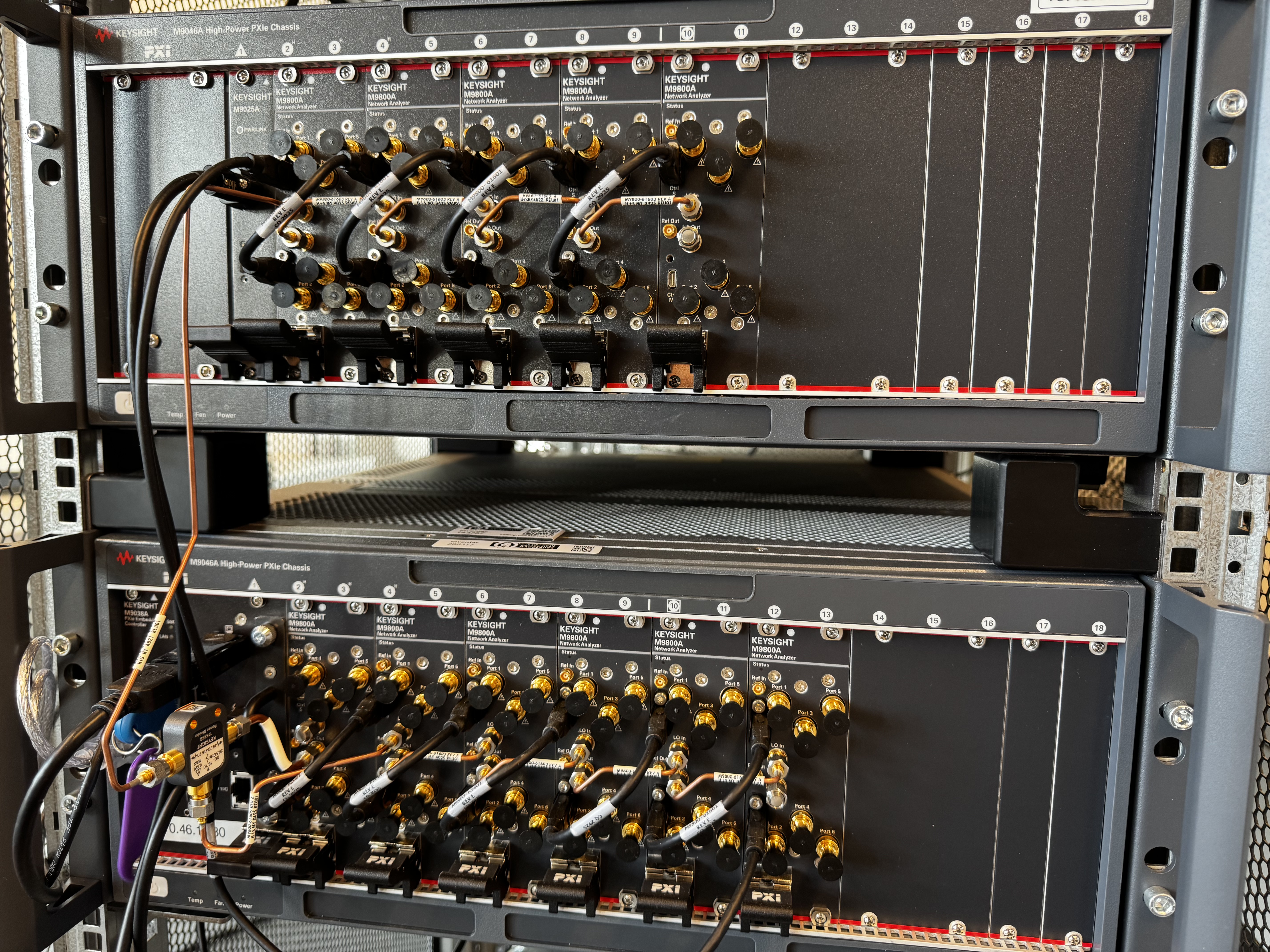

Der 66-Port-VNA wird etwa im UIC4UHFMRI Projekt verwendet um Spulen mit bis zu 66 Kanälen zu untersuchen

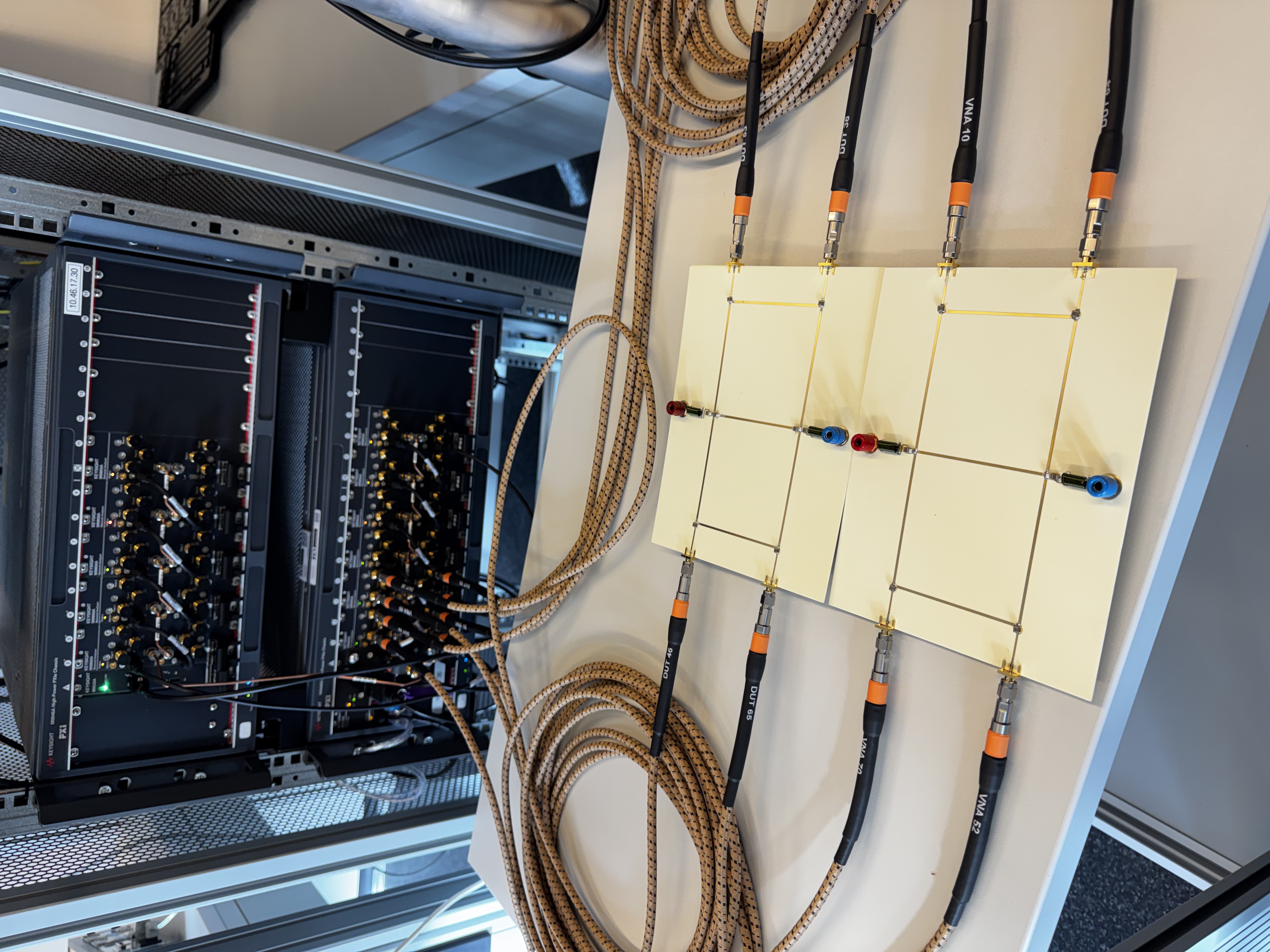

Messung von 2 MRI-Switches am Multiport VNA

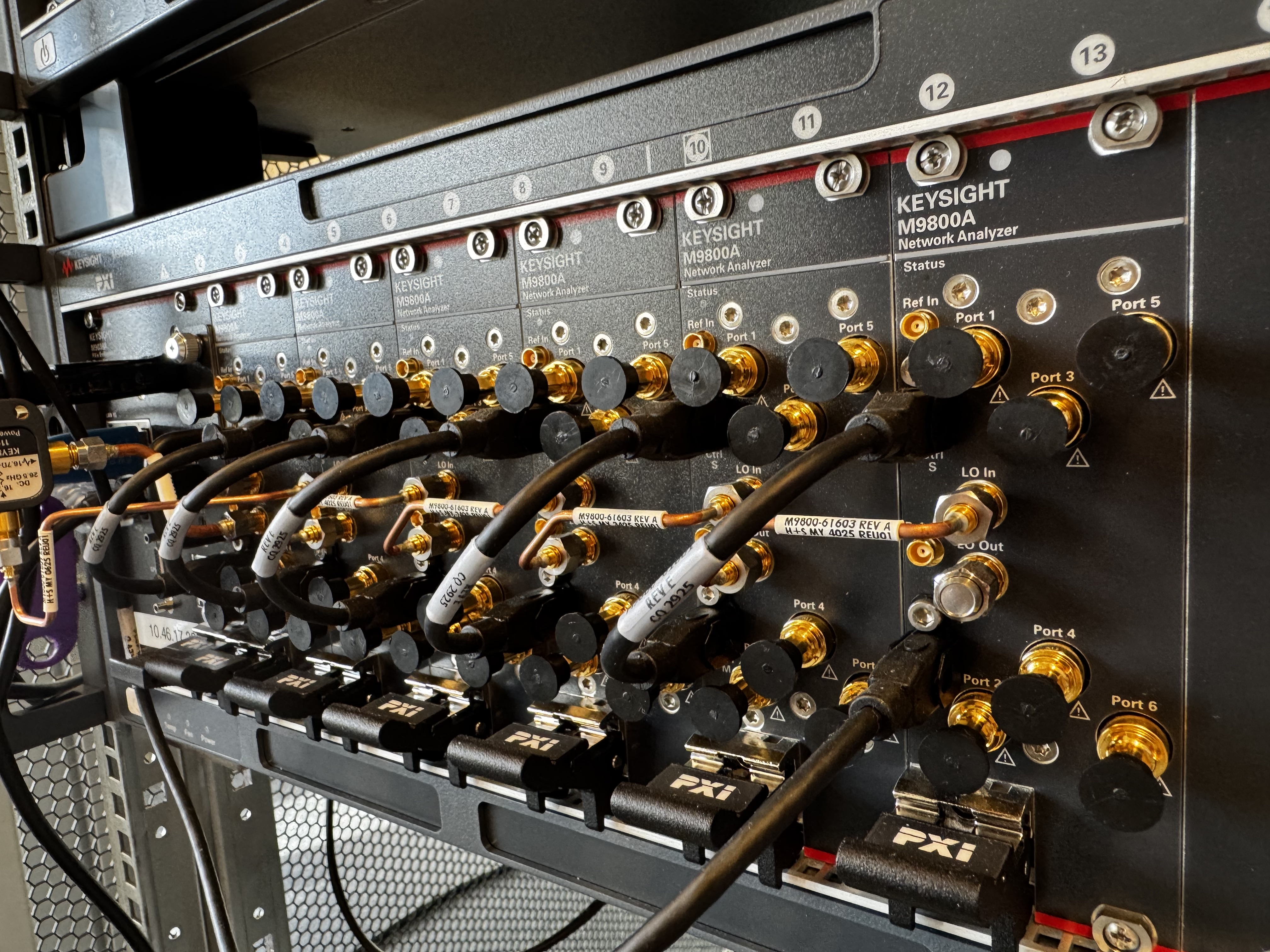

Detailansicht der Messports des VNA
